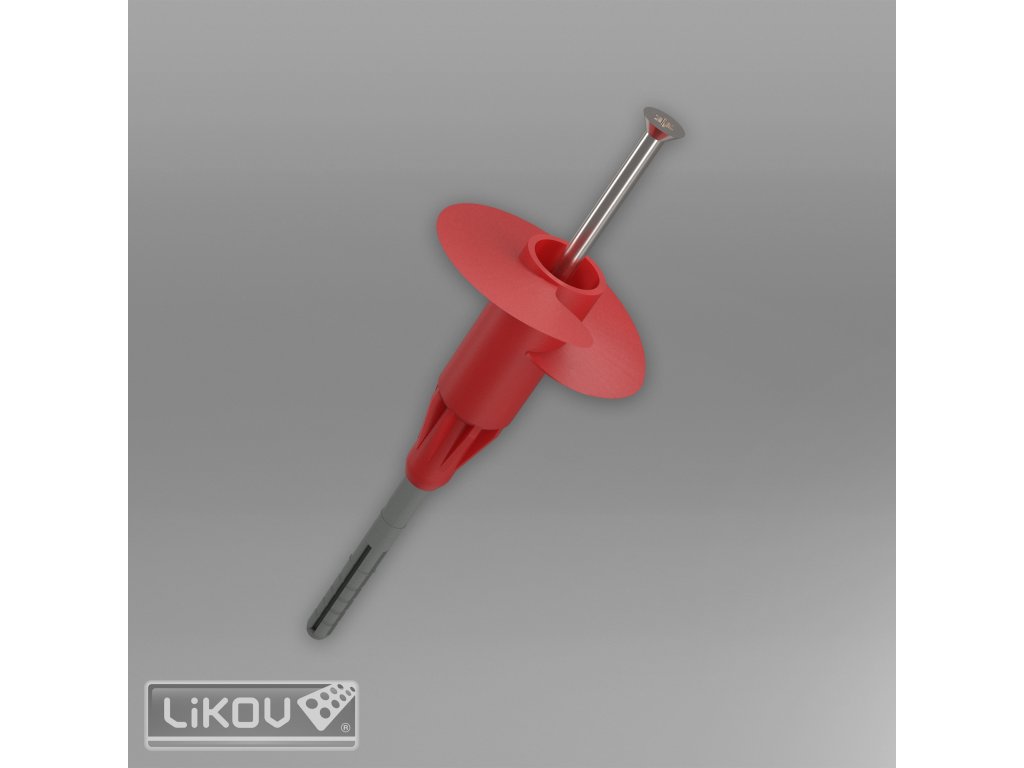

GECKO U8 spirálová hmoždinka s kovovým šroubem (150 ks/bal)

• ETA-15/0305
• spirálová hmoždinka pro zápustnou montáž k upevnění tepelně izolačních desek z EPS, PUR, PF a MW (u MW s nižší pevností je nutné provést dodatečné posouzení stability ETICS)
• jedna délka hmoždinky pro všechny tloušťky izolantu od 100 do 400 mm
• bodový činitel prostupu tepla 0,000 W/K

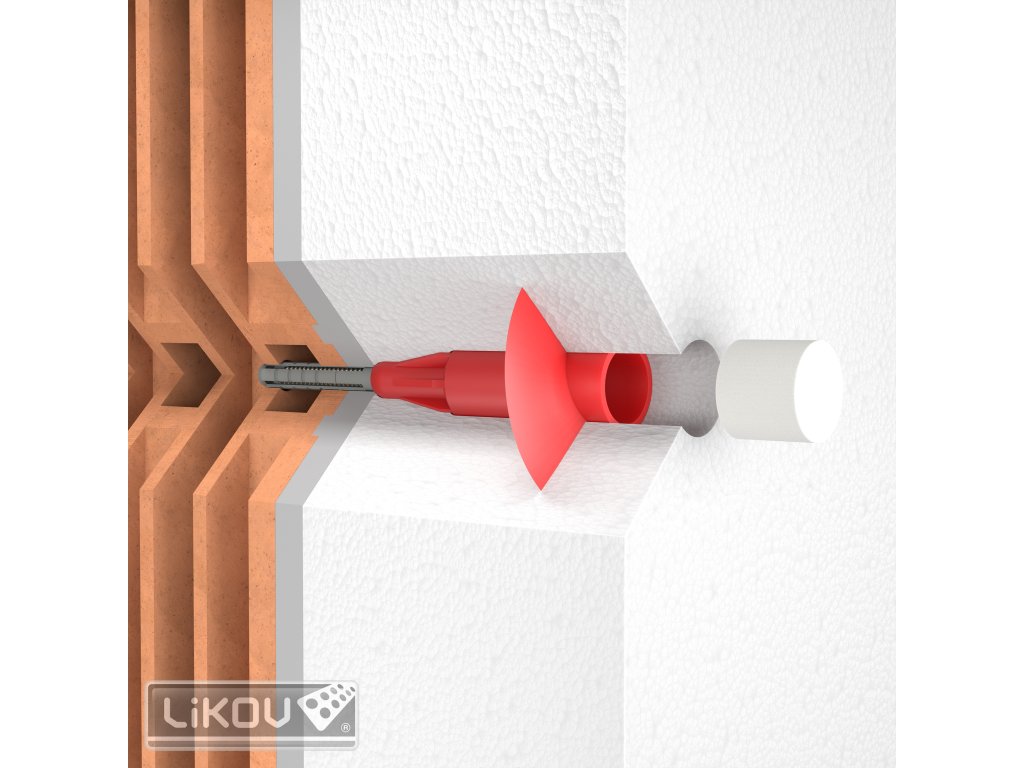

• zajišťuje čisté zapuštění spirálního modulu do izolantu
• montážní otvor lze vyplnit EPS zátkou nebo PU pěnou
• jednoduchá montáž
• pro kotvení do betonu, plných keramických i silikátových cihel, dutých keramických cihel, lehčeného betonu a pórobetonu
• kotevní hloubka 30 mm
• průměr dříku 8 mm

Návod k použití:
1/ Nastavte dorazový talíř do správné pozice na GECKO U8 montážním nástroji. Talíř musí být nasazen na značce odpovídající tloušťce tepelné
izolace.
2/ Orientací dorazového talíře lze zohlednit případnou starou omítku, která není nosným podkladem. Pokud je z pohledu montážníka vidět na talíři
nápis “old render” hmoždinka se zapustí o 20 mm hlouběji. V tomto případě může být tloušťka neúnosné vrstvy (lepidlo, staré omítky atd.) maximálně
40 mm. Pokud je na podkladu tlustší omítka nebo je potřeba prodloužit kotevní délku, je možné nastavit dorazový talíř do jiné pozice.
3/ Nasaďte spirální modul na montážní nástroj a zatlačte do izolantu.
4/ Pomalými otáčkami zašroubujte spirální modul, dokud dorazový talíř není v kontaktu s povrchem izolantu.
5/ Vyvrtejte otvor do podkladu skrz spirální modul. Do dutinových tvárnic a pórobetonu vrtáme zásadně bez příklepu! Po vrtání otvor vyčistěte
opakovaným povytažením vrtáku.
6/ Pomocí GECKO U8 montážního nástroje zaveďte hmoždinku nadoraz do spirálního modulu.
7/ Zašroubujte hmoždinku.
8/ Uzavřete otvor zátkou nebo PU pěnou.

• Montáž lze provádět pouze při teplotách 0 °C a + 40 °C.
• Hmoždinky mohou být umístěny pouze v ploše izolační desky.
• Počet hmoždinek na plochu udává kotevní plán zpracovaný autorizovanou osobou.
• Před provedením výpočtu doporučujeme provést výtažnou zkoušku na stavbě.
